Sunday, August 23, 2009

AD変換編


今日はAD変換をしてみました。


ボリュームをPF0につなげました。


ボリュームは秋月で買った安物です。


f:id:VenusM:20090820173207j:image:w300


ボリュームをひねると0~1023までの値を出します。


シリアル通信には先輩達が作ったヘッダをいただきおこないました。


f:id:VenusM:20090825012201j:image:w400


後で習ったのですが、改行のコードが普通のC言語と違っていて、このようなみにくい表示になってしまいました。


今回は無事壁にぶち当たらずスムーズにいけました。


次回はわざわざハイパーターミナルで確認しなくてもいいよう、LCDを使ってみたいと思います。


実装は終わっているのですが、まだプログラムを入れていないので使えません・・・


明日も頑張ります!




Saturday, August 22, 2009

シリアル通信編

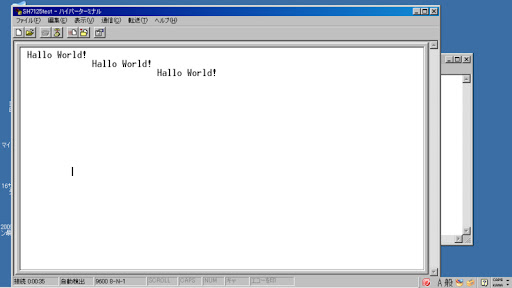

こんばんは、今日はSH7125とパソコンをシリアル通信してみました。


もちろん表示する文字は「Hello World」です。


なぜプログラム系の文字表示はHello Worldばかりなのでしょうか?


謎です。


f:id:VenusM:20090823231131j:image:W400


注意:画像には思わずHelloがHalloとなっている気がしますが、気のせいです。


ちなみに書き込みやシリアル通信のための電子部品を実装したりするのは意外に面倒です。


H8のマイコンボードにはそれが最初から載っているのがあるのでちょこっと高くていいから載ってるのでないかなーとか思ってしまいますが贅沢でしょうか。


まぁ小型が売りなのでそれはないですかね。


書き込みボードを一個だけ作ってそれにマイコンをつけて書き込んで、プログラミングが終了したら、目的のボードに載っけてあげるのが現実てきでしょうか?




Thursday, August 20, 2009

LED発光編


最近秋月SH7125Fをいじっています。


本当は、もっと前からいじっていたのですが、開発していたPCが壊れてしまっていたので、開発が頓挫していました。


新しいパソコンを買ったのと、やっと夏休みに入ったので開発を再開できました。


とりあえず、後輩からプログラムをもらってLEDの発光までやれました。


スイッチを押すと緑色のLEDが光ります。


f:id:VenusM:20090820153308j:image:w300


右上の青色LEDが電源のLEDで、下の青色のLEDがブートモードの切り替えLEDです。


ブートモードにすると赤色LEDが発光します。


電源は電池と、ACアダプターのどちらからでも電源を取れるようにしています。


コンパイラはHEWを使用し、FDTで書き込んでいます。


とりあえず、初日は順調に行きました。


困ったことと言えば、HEWはモニターの小さいPCにはインストールできないということです。


LenovoのIdeaPad S10eを使っているのですが、モニターのサイズのせいでインストールできませんでした。


そこで、デスクトップ用のモニターを繋ぎ、それを主モニターとして強引にインストールしました。


次回はADポートを使ってセンサーの入力を行いたいと思います。




Tuesday, August 18, 2009

第15回流れのふしぎ展 ウィンドカーコンテスト


早速更新をさぼってしまいましたが、今日はウィンドカーの話を書こうと思います。


ウィンドカーとは風に向かって走る車です。


風に流されるのではなく、風に逆らうので何らかの工夫によって進まなくてはなりません。


そんなウィンドカーの大会が、ウィンドカーコンテストです。


今年の大会に初めて参加してきました。


このコンテストは、親子で参加していたり、小学生でも参加できるので家族で楽しめると思います。


今年は終わってしまいましたが、来年の大会に自由研究ついでに参加してみてはどうでしょうか?


今回作ったのは「e-ping!試作4号機」です。


f:id:VenusM:20090820014014j:image:w300


f:id:VenusM:20090820014013j:image:w300


大きさは手乗りサイズにしました。


「机の上で気軽に遊べて、持ち運びが楽ちん!」がコンセプトです。


サボニウス型風車に風を受け、それをギアで減速して進む機構にしました。


樹脂部分は、アクリルをレーザー加工機で切断し、軸などは市販のアルミ棒を切って作りました。


しかし、加工ミスをして風車の軸がガタつき、本番でぴくりとも動きませんでした。


悔しいので近いうちに試作5号機を作ろうと思います。




Saturday, August 15, 2009

本日より開設!


本日より「金星☆ちゃんねる」を開設いたします。


これから徒然に何かを作ったり、紹介していこうと思いますのでよろしくお願いいたします。
